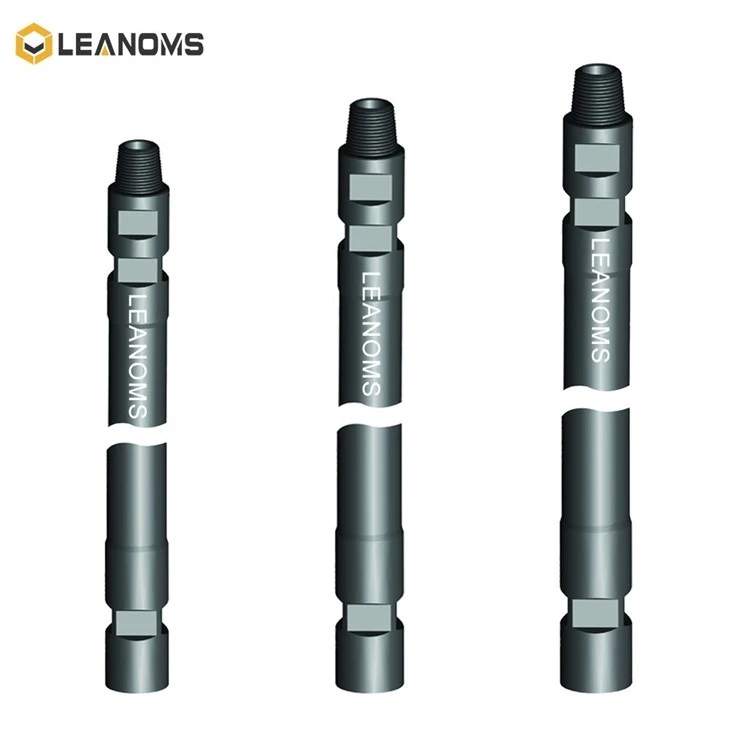

Navojna vrtalna palica

Navojne vrtalne palice so specializirana orodja, ki se uporabljajo pri vrtalnih operacijah, zlasti v rudarstvu in gradbeništvu. Te vrtalne palice so zasnovane z navojnimi priključki na vsakem koncu, kar omogoča, da jih je mogoče združiti v daljšo vrtalno niz.



Navoj na vrtalnih palicah omogoča njihovo varno povezavo, kar zagotavlja neprekinjeno pot za prenos rotacijskih in aksialnih sil od vrtalne naprave do svedra. Ta navojna povezava zagotavlja tesno prileganje in preprečuje, da bi palice med vrtanjem razpadle.



Navojne vrtalne palice imajo običajno moški navoj na enem koncu in notranji navoj na drugem koncu. Moški navoji so zasnovani tako, da se prilegajo notranjim navojem sosednje vrtalne palice, kar ustvarja močno in zanesljivo povezavo. Niti so natančno izdelane, da zagotovijo pravilno poravnavo in največjo moč.



Vrtalne palice so običajno izdelane iz visoko trdnega legiranega jekla, da prenesejo težke vrtalne operacije. Na voljo so v različnih dolžinah in premerih, da ustrezajo različnim zahtevam vrtanja. Palice imajo lahko tudi dodatne funkcije, kot je osrednja splakovalna luknja za kroženje vode ali zraka med vrtanjem.



Navojne svedre igrajo ključno vlogo v procesu vrtanja, saj zagotavljajo stabilnost, prenašajo navor in dovajajo izpiralni medij na sveder. So bistveni sestavni del vrtalne verige in so ključni za učinkovito in uspešno vrtanje.



Pomembno je vedeti, da se lahko posebna zasnova navoja in dimenzije vrtalnih palic razlikujejo glede na metodo vrtanja in uporabljeno opremo. Priporočljivo je, da si ogledate proizvajalčeve specifikacije in smernice za ustrezne navojne svedre za vašo specifično uporabo.



Proizvodni proces navojnih vrtalnih palic običajno vključuje več korakov. Tu je splošen pregled postopka:

Izbira materiala: Za vrtalne palice se običajno uporablja visokokakovostno jeklo. Material mora imeti dobro trdnost, vzdržljivost in odpornost proti obrabi.



Rezanje in oblikovanje:Izbrani jekleni material se razreže na ustrezne dolžine, običajno v razponu od nekaj čevljev do nekaj metrov, odvisno od zahtev. Palice se nato oblikujejo v želeni premer in gladkost zunanje površine s postopki, kot so kovanje, ekstrudiranje ali strojna obdelava.



Toplotna obdelava:Vrtalne palice so podvržene postopku toplotne obdelave za izboljšanje njihovih mehanskih lastnosti. To vključuje segrevanje palic na določeno temperaturo in njihovo nato hitro ali počasno ohlajanje, odvisno od želenih lastnosti. Toplotna obdelava izboljša trdoto, žilavost in trdnost palic.



Navoj:Rezanje navojev je ključni korak v proizvodnem procesu vrtalnih palic. Vključuje ustvarjanje navojev na enem ali obeh koncih palice, da se omogoči pritrditev različnih vrtalnih orodij in dodatkov. Postopek vrezovanja navojev je mogoče izvesti z različnimi metodami, vključno z rezanjem, valjanjem ali brušenjem.



Rezanje:Vrezovanje navojev vključuje uporabo stružnice ali specializiranega stroja za vrezovanje navojev za vrezovanje navojev v vrtalno palico. Stroj se nastavi z ustreznim rezalnim orodjem in palica se vrti, medtem ko rezalno orodje postopoma oblikuje navoje.



Valjanje:Navijanje navojev je še ena metoda, pri kateri se za stiskanje navojev v vrtalno palico uporabljajo kaljene jeklene matrice. Palica se običajno dovaja med dvema matricama, ki imata obrnjeno sliko želenih niti. Ko se matrice vrtijo, izvajajo pritisk na palico, zaradi česar se material deformira in oblikuje niti.



Brušenje:Brušenje navojev je natančna metoda, ki vključuje uporabo brusa za odstranjevanje materiala in ustvarjanje navojev. Ta postopek se običajno uporablja za izdelavo visoko natančnih niti in zahteva specializirane brusilne stroje.



Pregled in nadzor kakovosti:Ko je postopek vrezovanja navojev končan, so vrtalne palice podvržene temeljitemu pregledu in ukrepom nadzora kakovosti. To vključuje preverjanje dimenzij, kakovosti niti, površinske obdelave in celotne celovitosti palic. Okvarjene palice se zavrnejo, za nadaljnjo uporabo pa se odobrijo le tiste, ki ustrezajo navedenim standardom.



Končna obdelava in premazovanje:Po opravljenem pregledu se lahko vrtalne palice dodatno končno obdelajo, da se odstranijo morebitne robove ali ostri robovi. Lahko so tudi prevlečeni z zaščitnimi plastmi, kot so premazi ali maziva, odporna proti rji, da povečajo njihovo vzdržljivost in odpornost proti koroziji.



Pakiranje in distribucija:Končno se končne vrtalne palice zapakirajo in pripravijo za distribucijo kupcem ali za skladiščenje v skladiščih. Običajno so združeni in zavarovani, da zagotovijo varen prevoz in rokovanje.



Pomembno je vedeti, da se lahko posebne podrobnosti proizvodnega procesa razlikujejo glede na proizvajalca, vrsto vrtalne palice in predvideno uporabo. Zgoraj omenjeni koraki nudijo splošen pregled tipičnega postopka, vključenega v proizvodnjo navojnih vrtalnih palic.
